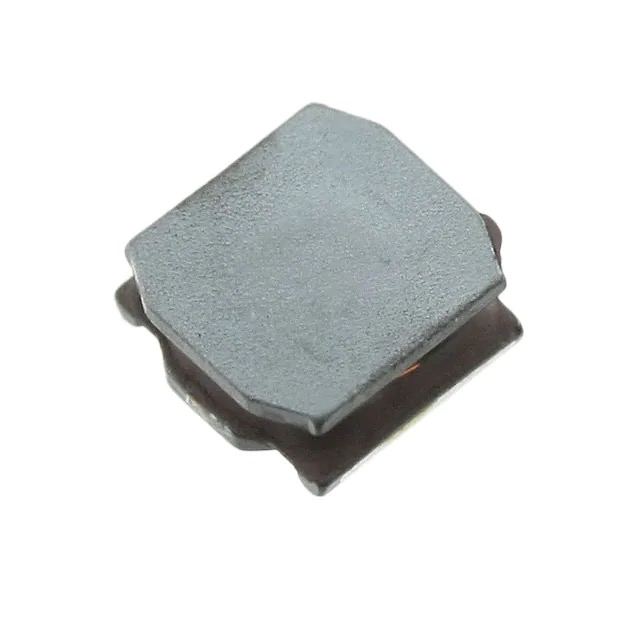

LQH44PN3R3MP0L
Murata Electronics
| Quantité: |
|---|
Description
FIXE IND 3.3UH 1.77A 65MOHM SMD
Description détaillée
| N° de pièce du fabricant | LQH44PN3R3MP0L |
| Fabricant | Électronique Murata |
| Description | FIXE IND 3.3UH 1.77A 65MOHM SMD |
| Action | 2 904 |
| Prix | 0.47 |
| @ quantité | 0 |
| Qté minimale | 1 |
| Emballer | Bande et bobine (TR), bande coupée (CT) |
| Série | LQH44 |
| Statut de la pièce | Actif |
| Taper | Fil enroulé |
| Matériel - Noyau | Ferrite |
| Inductance | 3,3 µH |
| Tolérance | ±20% |
| Courant nominal (ampères) | 1,77 A |
| Courant - Saturation (Isat) | 2.1A |
| Résistance CC (DCR) | 65mOhms |
| Q @ Fréq | - |
| Fréquence - auto-résonnante | 50MHz |
| Taille / Dimension | 0,157' L x 0,157' L (4,00 mm x 4,00 mm) |
| Hauteur - Assis (Max) | 0,071' (1,80 mm) |
Dimensions du modèle de terrain standard :
Une valeur Q élevée est obtenue lorsque le motif de plage d'électrode PCB est conçu de sorte qu'il ne dépasse pas l'électrode de l'inducteur de puce (bobine de puce).
Ligne directrice de l'épaisseur de la pâte à souder：
· LQW15C : 50 à 100 μm
· LQM, LQW18C, LQH2MC/2HP, LQH3NP/32P, LQH44P/5BP/55P : 100 à 150 μm
· LQH31C/32C, LQH43C/43P, LQH55D, LQH66S : 200 à 300 μm
Profil de soudure par flux： (soudure Sn-3.0Ag-0.5Cu)
Télécharger
