Description

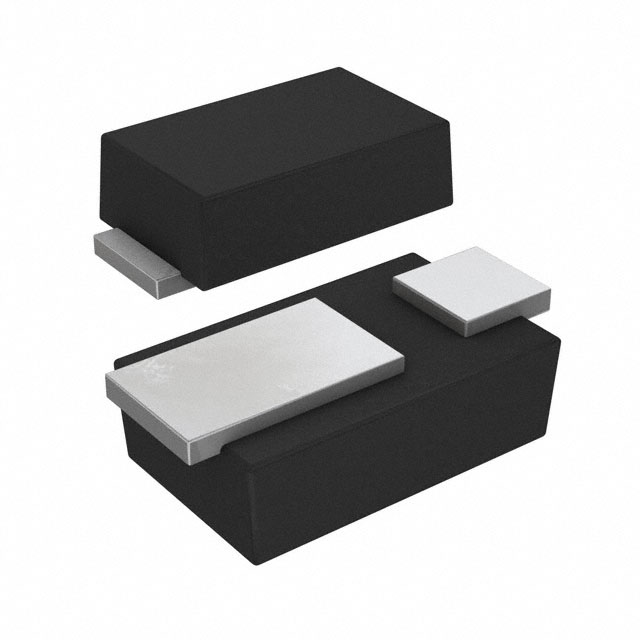

DIODE SCHOTTKY 30V 1A SOD323HE
Caractéristiques
• Profil très bas - Hauteur typique de 0,68 mm
• Faible perte de puissance, haute efficacité
• Niveau de sensibilité à l'humidité 1 selon J−STD−020
• Classification d'inflammabilité UL 94V−0
• Conforme RoHS / composé de moulage vert
• Préfixe NRVB pour les applications automobiles et autres nécessitant
Exigences de changement de site et de contrôle uniques ;AEC−Q101
Qualifié et capable de PPAP
Description détaillée
| N° de pièce du fabricant | SS13HE |
| Fabricant | onsemi |
| Série | - |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| État du produit | Actif |
| Technologie | Schottky |
| Tension - CC inverse (Vr) (Max) | 30V |
| Courant - Moyenne redressée (Io) | 1A |
| Tension - Avant (Vf) (Max) @ If | 550 mV à 1 A |
| Vitesse | Récupération rapide =< 500ns, > 200mA (Io) |
| Temps de récupération inverse (trr) | 5,6 ns |
| Courant - Fuite inverse @ Vr | 50 µA à 30 V |
| Capacité @ Vr, F | 55pF @ 4V, 1MHz |
| Type de montage | Montage en surface |
| Paquet/caisse | 2-SMD, fil plat |
| Ensemble d'appareils du fournisseur | SOD-323HE |
| Température de fonctionnement - Jonction | -55°C ~ 150°C |
| Numéro de produit de base | SS13 |
Télécharger
https://www.onsemi.com/pdf/datasheet/ss13he-d.pdfDescription
