Diodes simples SB20-03P-TD-E
Maison » Des produits » Protection des circuits » Diodes » Diodes simples SB20-03P-TD-E

Catégorie de produit

loading

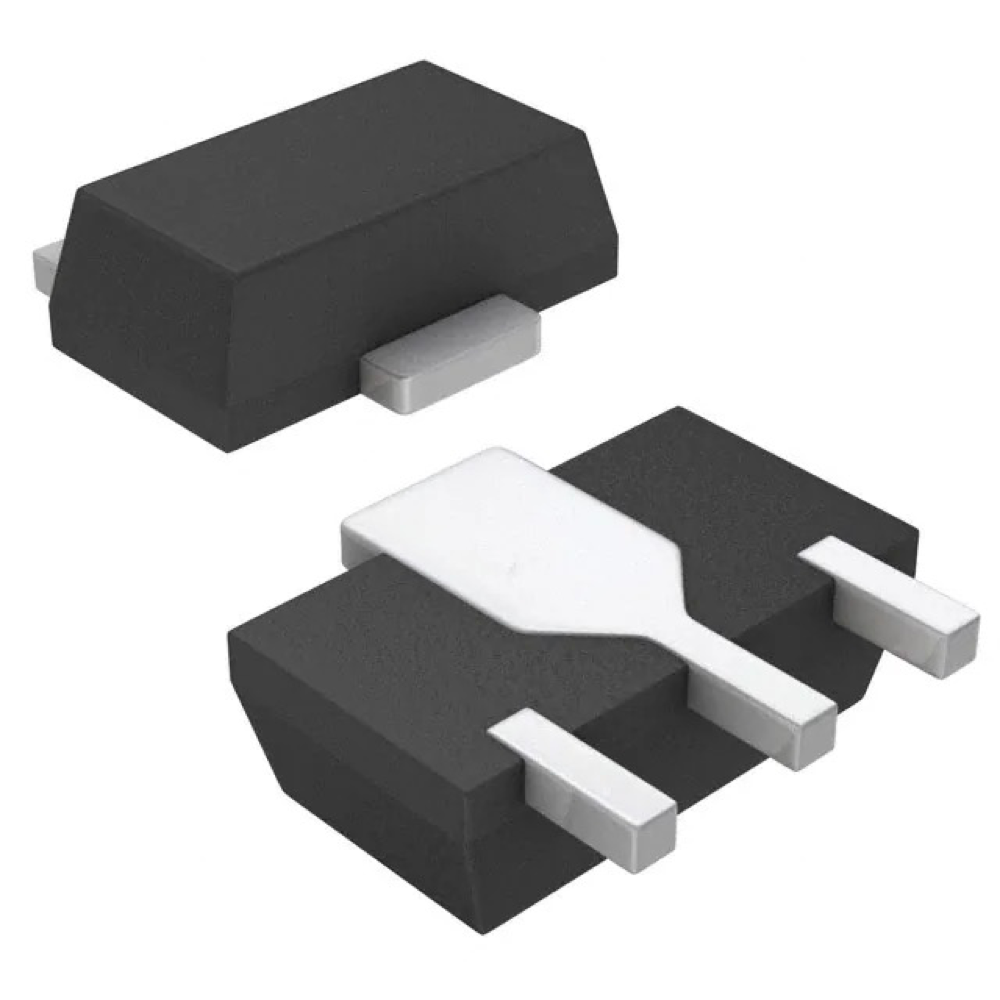

Diodes simples SB20-03P-TD-E

  • SB20-03P-TD-E

  • onsemi

État de disponibilité:
Quantité:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

Description


DIODE SCHOTTKY 30V 2A PCP


• Faible tension directe

• Faible courant de fuite


Le SB20-03P-TD-E est une diode de redressement à barrière Schottky conçue pour la rectification efficace des courants électriques dans diverses applications électroniques.Avec une tension nominale de 30 V et une capacité de gestion du courant de 2 A, cette diode est particulièrement adaptée aux scénarios dans lesquels une commutation rapide, une faible chute de tension et un flux de courant fiable sont importants.Le « SB » signifie probablement Schottky Barrier, indiquant son type de diode.

La partie « 20-03P » du code fait probablement référence à ses spécifications, bien que sans fiche technique, il n'est pas possible de fournir des informations détaillées à ce sujet.Le 'TD-E' indique éventuellement le type de package ;'TD' signifie souvent 'TO-252' (un type de boîtier à montage en surface également connu sous le nom de DPAK), et le '-E' peut désigner la version ou la variante.

Les diodes Schottky comme la SB20-03P-TD-E sont couramment utilisées dans les circuits d'alimentation, les circuits de serrage de tension et d'autres applications nécessitant une commutation rapide et une faible chute de tension.Leur construction unique, utilisant une jonction métal-semi-conducteur, permet une commutation plus rapide et une chute de tension directe plus faible par rapport aux diodes au silicium standard.


Description détaillée


Numéro de pièce du fabricantSB20-03P-TD-E
Fabricantonsemi
Série-
EmballerBande et bobine (TR)
Bande coupée (CT)

État du produitActif
TechnologieSchottky
Tension - CC inverse (Vr) (Max)30 V
Courant - Moyenne redressée (Io)2A
Tension - Direct (Vf) (Max) @ If550 mV à 2 A
VitesseRécupération rapide =< 500 ns, > 200 mA (Io)
Temps de récupération inversée (trr)20 secondes
Courant - Fuite inverse @ Vr100 µA à 15 V
Capacité @ Vr, F70pF à 10 V, 1 MHz
Type de montageMontage en surface
Colis/CaisseTO-243AA
Package d'appareil du fournisseurPCP
Température de fonctionnement - Jonction-55°C ~ 125°C
Numéro de produit de baseSB20



Télécharger

https://www.onsemi.com/pdf/datasheet/en2985-d.pdf
