Diodes à barrière Schottky SBAT54XV2T1G
Maison » Des produits » Protection des circuits » Diodes » Diodes à barrière Schottky SBAT54XV2T1G

Catégorie de produit

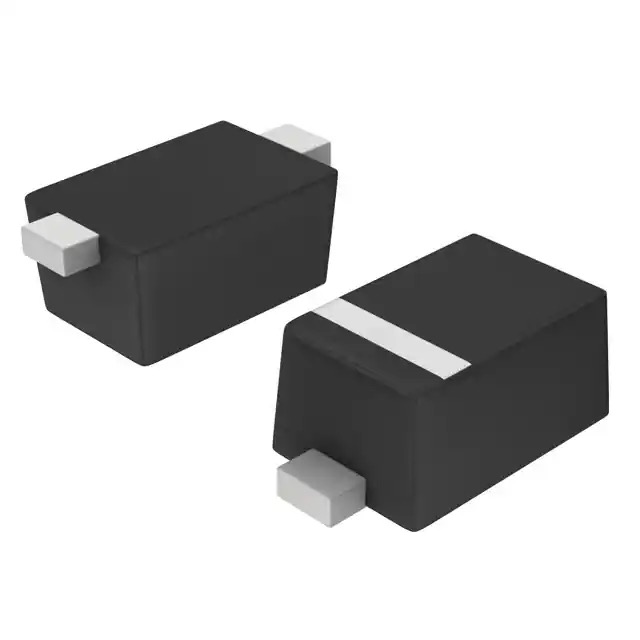

Diodes à barrière Schottky SBAT54XV2T1G

  • SBAT54XV2T1G

  • onsemi

État de disponibilité:
Quantité:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

Description


DIODE SCHOTTKY 30V 200MA SOD523


Le « SBAT54XV2T1G » est un numéro de pièce spécifique pour une diode Schottky double série fabriquée par ON Semiconductor.Voici les principales spécifications de la diode SBAT54XV2T1G :

  1. Type : diode Schottky double série (deux diodes en série)

  2. Tension nominale maximale : 30 V (par diode, total 60 V)

  3. Courant nominal maximum : 200 mA (ou 0,2 A) par diode

  4. Colis : SOT-563 (également connu sous le nom de SC-89-6)

Caractéristiques et applications :

La diode SBAT54XV2T1G est conçue pour divers circuits électroniques, notamment pour les applications de rectification et de commutation basse tension.Il offre les fonctionnalités suivantes :

  1. Faible chute de tension directe : les diodes Schottky ont une chute de tension directe plus faible que les diodes au silicium standard, réduisant ainsi les pertes de puissance et améliorant l'efficacité.

  2. Vitesse de commutation rapide : les diodes Schottky ont une vitesse de commutation rapide, ce qui les rend adaptées aux applications où des temps de réponse rapides sont requis.

  3. Configuration double série : le boîtier contient deux diodes Schottky en série, ce qui le rend utile pour les applications nécessitant des tensions nominales plus élevées ou un redressement de précision.

  4. Petit boîtier : le boîtier SOT-563 est un petit boîtier à montage en surface, adapté aux applications limitées en espace et compatible avec les processus d'assemblage automatisés.

Les applications de la diode SBAT54XV2T1G incluent, sans s'y limiter :

  • Rectification des alimentations basse tension et des régulateurs de tension.

  • Commutation à grande vitesse dans les circuits numériques et analogiques.

  • Circuits de protection contre l'inversion de polarité et de serrage de tension.

  • Détection et démodulation de signaux dans les circuits de communication.




Caractéristiques

• Vitesse de commutation extrêmement rapide

• Faible tension directe − 0,35 V (Typ) @ IF = 10 mA

• Préfixe S pour les applications automobiles et autres nécessitant un

Exigences en matière de changement de site et de contrôle ;AEC−Q101 Qualifié et

Compatible PPAP

• Ces appareils sont sans plomb, sans halogène/sans BFR et sont RoHS.

Conforme


Description détaillée


Numéro de pièce du fabricantSBAT54XV2T1G
Fabricantonsemi
Série-
EmballerBande et bobine (TR)
Bande coupée (CT)
État du produitActif
TechnologieSchottky
Tension - CC inverse (Vr) (Max)30 V
Courant - Moyenne redressée (Io)200mA
Tension - Direct (Vf) (Max) @ If800 mV à 100 mA
VitessePetit signal = < 200 mA (Io), n'importe quelle vitesse
Temps de récupération inversée (trr)5 secondes
Courant - Fuite inverse @ Vr2 µA à 25 V
Capacité @ Vr, F10pF à 1 V, 1 MHz
Type de montageMontage en surface
Colis/CaisseSC-79, SOD-523
Package d'appareil du fournisseurSOD-523
Température de fonctionnement - Jonction-55°C ~ 125°C
Numéro de produit de baseSBAT54


Télécharger

https://www.onsemi.com/pdf/datasheet/bat54xv2t1-d.pdf
