Description

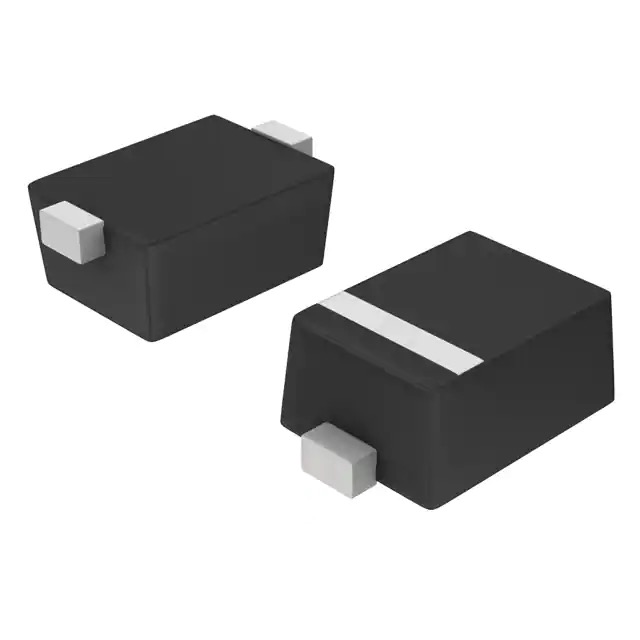

DIODE SCHOTTKY 20V 500MA SOD923
Caractéristiques
• Chute de tension directe très faible − 350 mV à 100 mA
• Faible courant inverse − 2,0 A à 10 V
• Courant direct continu − 500 mA
• Dissipation de puissance avec trace minimale - 190 mW
• Vitesse de commutation très élevée − 4,0 ns à 10 mA
• Faible capacité - 12 pF à 1,0 V
• Ces appareils sont sans Pb, sans halogène/sans BFR et sont RoHS
Conforme
Description détaillée
| N° de pièce du fabricant | NSR0620P2T5G |
| Fabricant | onsemi |
| Série | - |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| État du produit | Actif |
| Technologie | Schottky |
| Tension - CC inverse (Vr) (Max) | 20V |
| Courant - Moyenne redressée (Io) | 500mA |
| Tension - Avant (Vf) (Max) @ If | 520 mV à 500 mA |
| Vitesse | Récupération rapide =< 500ns, > 200mA (Io) |
| Temps de récupération inverse (trr) | 4 ns |
| Courant - Fuite inverse @ Vr | 9 µA à 20 V |
| Capacité @ Vr, F | 12pF @ 1V, 1MHz |
| Type de montage | Montage en surface |
| Paquet/caisse | SOD-923 |
| Ensemble d'appareils du fournisseur | SOD-923 |
| Température de fonctionnement - Jonction | -55°C ~ 125°C |
| Numéro de produit de base | NSR0620 |
Télécharger
https://www.onsemi.com/pdf/datasheet/nsr0620p2-d.pdf
