Description

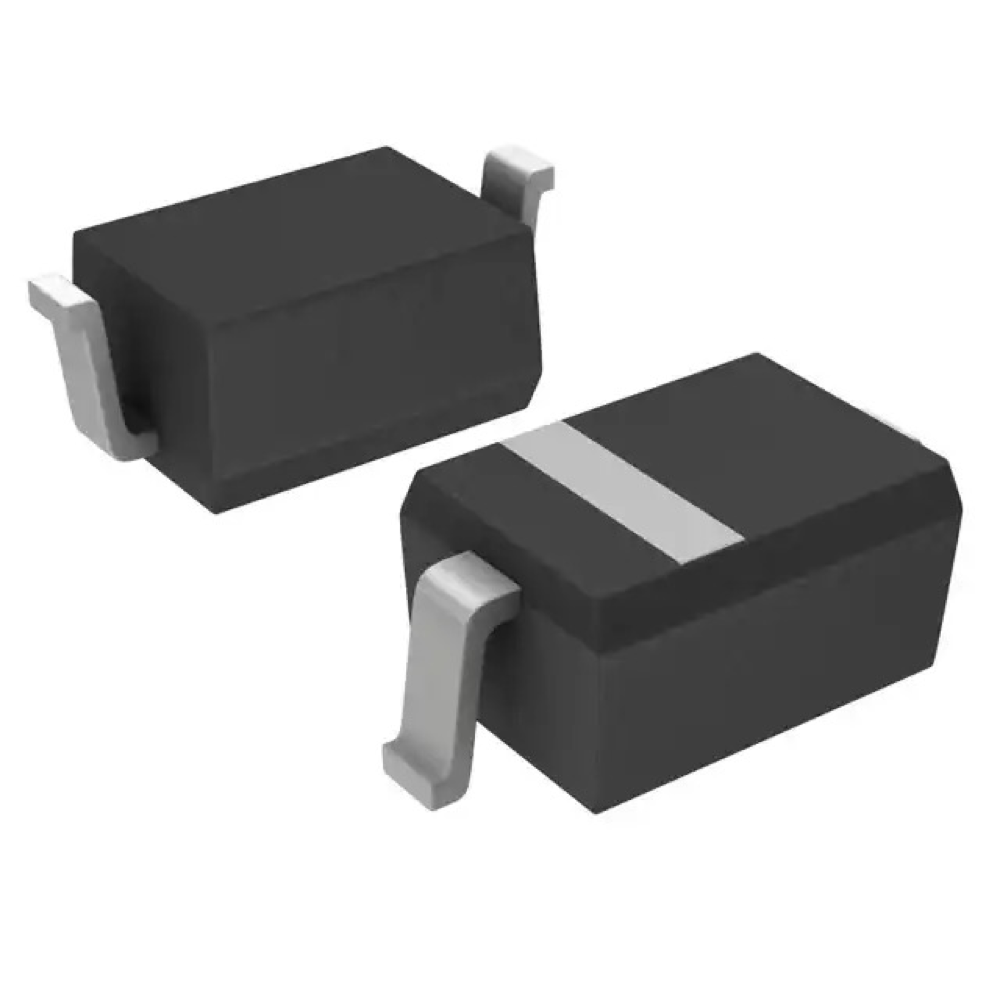

DIODE SCHOTTKY 70V SOD323
Redresseurs haute tension optimisés pour une très faible chute de tension directe avec une fuite modérée,
et temps de récupération inverse court.
Ces appareils sont destinés à être utilisés en redressement principal (pont mono ou triphasé).
Caractéristiques
• Durée de vie extrêmement faible des porteurs minoritaires
• Très faible capacité - 1,0 pF à 20 V
• Faible fuite inverse − 200 nA (max)
• Tension inverse élevée − 70 V (min)
• Ces appareils sont sans Pb, sans halogène/sans BFR et sont RoHS
Conforme
Description détaillée
| Fabricant | onsemi |
| Série | - |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| État du produit | Actif |
| Technologie | Schottky |
| Tension - CC inverse (Vr) (Max) | 70V |
| Courant - Moyenne redressée (Io) | - |
| Tension - Avant (Vf) (Max) @ If | 1 V à 10 mA |
| Vitesse | Petit signal =< 200mA (Io), n'importe quelle vitesse |
| Courant - Fuite inverse @ Vr | 200 nA à 35 V |
| Capacité @ Vr, F | 1pF @ 20V, 1MHz |
| Type de montage | Montage en surface |
| Paquet/caisse | SC-76, SOD-323 |
| Ensemble d'appareils du fournisseur | SOD-323 |
| Température de fonctionnement - Jonction | -55°C ~ 150°C |
| Numéro de produit de base | MMDL770 |
Télécharger
https://www.onsemi.com/pdf/datasheet/mmdl770t1-d.pdf
