Description

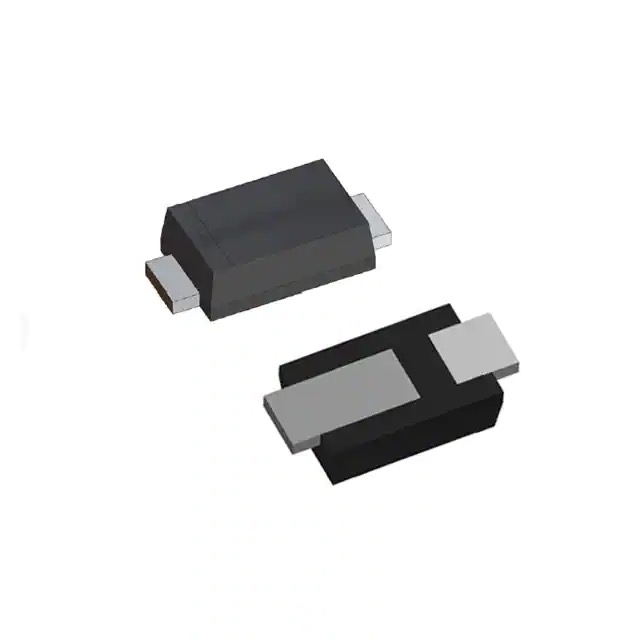

DIODE GP 800V 1.2A SOD123HE
Caractéristiques
• Faible perte de puissance, haute efficacité
• Tampon cathodique plus large pour une meilleure dissipation de puissance
• Profil ultra fin - Hauteur de l'emballage < 1,0 mm
• Capacité de surtension élevée
• Basse tension directe : 1,3 V maximum
• Classification d'inflammabilité UL 94V-0
• MSL 1 selon J-STD-020
• Conforme RoHS / composé de moulage vert
• Appareil industriel qualifié selon les normes AEC-Q101
Description détaillée
| N° de pièce du fabricant | S1KFP |
| Fabricant | onsemi |
| Série | Automobile, AEC-Q101 |
| Emballer | Bande et bobine (TR) |
| Bande coupée (CT) | |
| État du produit | Actif |
| Technologie | Standard |
| Tension - CC inverse (Vr) (Max) | 800V |
| Courant - Moyenne redressée (Io) | 1.2A |
| Tension - Avant (Vf) (Max) @ If | 1,3 V à 1,2 A |
| Vitesse | Récupération standard > 500 ns, > 200 mA (Io) |
| Temps de récupération inverse (trr) | 1,5 µs |
| Courant - Fuite inverse @ Vr | 5 µA à 800 V |
| Capacité @ Vr, F | 18pF @ 0V, 1MHz |
| Type de montage | Montage en surface |
| Paquet/caisse | SOD-123H |
| Ensemble d'appareils du fournisseur | SOD-123HE |
| Température de fonctionnement - Jonction | -55°C ~ 150°C |
| Numéro de produit de base | S1K |
Télécharger
https://www.onsemi.com/pdf/datasheet/s1mfp-d.pdf
