DIODE DE REDRESSEMENT ES1DAF
Maison » Des produits » Protection des circuits » Diodes » DIODE DE REDRESSEMENT ES1DAF

Catégorie de produit

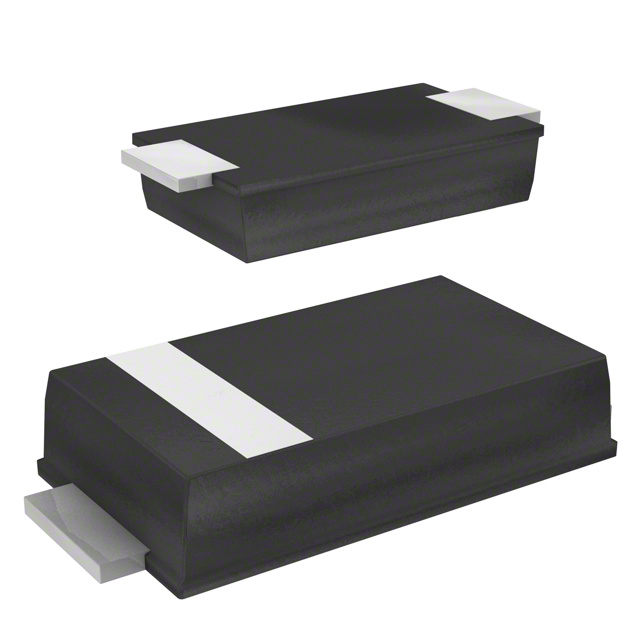

DIODE DE REDRESSEMENT ES1DAF

  • ES1DAF

  • onsemi

État de disponibilité:
Quantité:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

Description

DIODE GEN PURP 200V 1A DO214AD


Caractéristiques

• Vitesse de commutation rapide – Trr maximum 35 ns

• Profil ultra fin − Hauteur maximale de 1,0 mm

• Jonction passivée en verre

• Classification d'inflammabilité UL 94V−0

• MSL1

• Composé de moisissure verte

• Ces appareils sont sans plomb, sans halogène et sont conformes à RoHS.


L'ES1DAF est une diode polyvalente présentant des caractéristiques électriques spécifiques.Voici les principales spécifications de la diode ES1DAF :

  1. Type : diode de redressement/diode à usage général

  2. Tension nominale maximale : 200 V

  3. Courant nominal maximum : 1 A (ou 1 000 mA)

  4. Paquet : DO-214AD (également connu sous le nom de SMA ou SMC)

Caractéristiques et applications :

La diode ES1DAF est conçue pour divers circuits électroniques, notamment :

  1. Rectification : il peut être utilisé pour convertir le courant alternatif (AC) en courant continu (DC) dans les alimentations et les circuits de rectification de tension.

  2. Applications générales : en tant que diode standard, elle convient à une large gamme d'applications électroniques générales.

  3. Protection contre les inversions de tension : il peut être utilisé comme diode de protection contre l'inversion de polarité dans les circuits pour éviter les dommages causés par une tension inverse ou des pics de tension.

Le boîtier DO-214AD, également connu sous le nom de SMA (Surface Mount Axial) ou SMC (Surface Mount Component), est un boîtier à montage en surface qui permet un montage facile et pratique sur des PCB.




Description détaillée

Numéro de pièce du fabricantES1DAF
Fabricantonsemi
SérieAutomobile, AEC-Q101
EmballerBande et bobine (TR)
Bande coupée (CT)
Digi-Reel®
État du produitActif
TechnologieStandard
Tension - CC inverse (Vr) (Max)200 V
Courant - Moyenne redressée (Io)1A
Tension - Direct (Vf) (Max) @ If950 mV à 1 A
VitesseRécupération rapide =< 500 ns, > 200 mA (Io)
Temps de récupération inversée (trr)34 secondes
Courant - Fuite inverse @ Vr1 µA à 200 V
Capacité @ Vr, F15pF à 4 V, 1 MHz
Type de montageMontage en surface
Colis/CaisseDO-214AD, SMAF
Package d'appareil du fournisseurDO-214AD (SMAF)
Température de fonctionnement - Jonction-55°C ~ 150°C
Numéro de produit de baseES1D


Télécharger

https://www.onsemi.com/pdf/datasheet/es1jaf-d.pdf
