Description

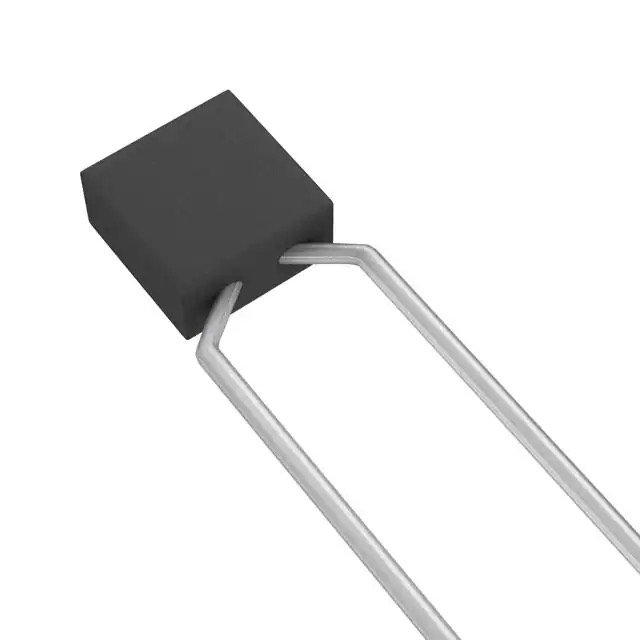

CAPUCHON CER 0.1UF 50V BX RADIAL
Polarité : les condensateurs céramiques multicouches ne sont pas polaires et peuvent être utilisés avec une tension continue appliquée dans les deux sens.
Tension nominale : ce terme fait référence à la tension de fonctionnement CC continue maximale autorisée sur toute la plage de températures de fonctionnement.Les condensateurs céramiques multicouches ne sont pas extrêmement sensibles à la tension, et de brèves applications de tension supérieure à la valeur nominale n'entraîneront pas de panne immédiate. Cependant, la fiabilité sera réduite par l'exposition à des tensions continues supérieures à la valeur nominale.
Facteur de dissipation : Le facteur de dissipation (DF) est une mesure des pertes dans un condensateur sous application AC.C'est le rapport de la résistance série équivalente à la réac-tance capacitive, et est généralement exprimé en pourcentage.Il est généralement mesuré simultanément avec la capacité, et dans les mêmes conditions.Le diagramme vectoriel de la figure 2 illustre la relation entre DF, ESR et l'impédance.L'inverse du facteur de dissipation est appelé 'Q', ou facteur de qualité.Par commodité, le facteur 'Q' est souvent utilisé pour des valeurs très faibles de facteur de dissipation.DF est parfois appelée 'tangente de perte' ou 'tangente d', comme dérivé de ce diagramme.
Description détaillée
| N° de pièce du fabricant | CK05BX104K |
| Fabricant | KEMET |
| Description | CAPUCHON CER 0.1UF 50V BX RADIAL |
| Action | 34 109 |
| Prix | 1.08 |
| @ quantité | 0 |
| Qté minimale | 1 |
| Emballer | Sac |
| Série | Militaire, MIL-C-11015, CK05 |
| Statut de la pièce | Actif |
| Capacitance | 0,1 µF |
| Tolérance | ±10% |
| Tension - nominale | 50V |
| Coéfficent de température | Bx |
